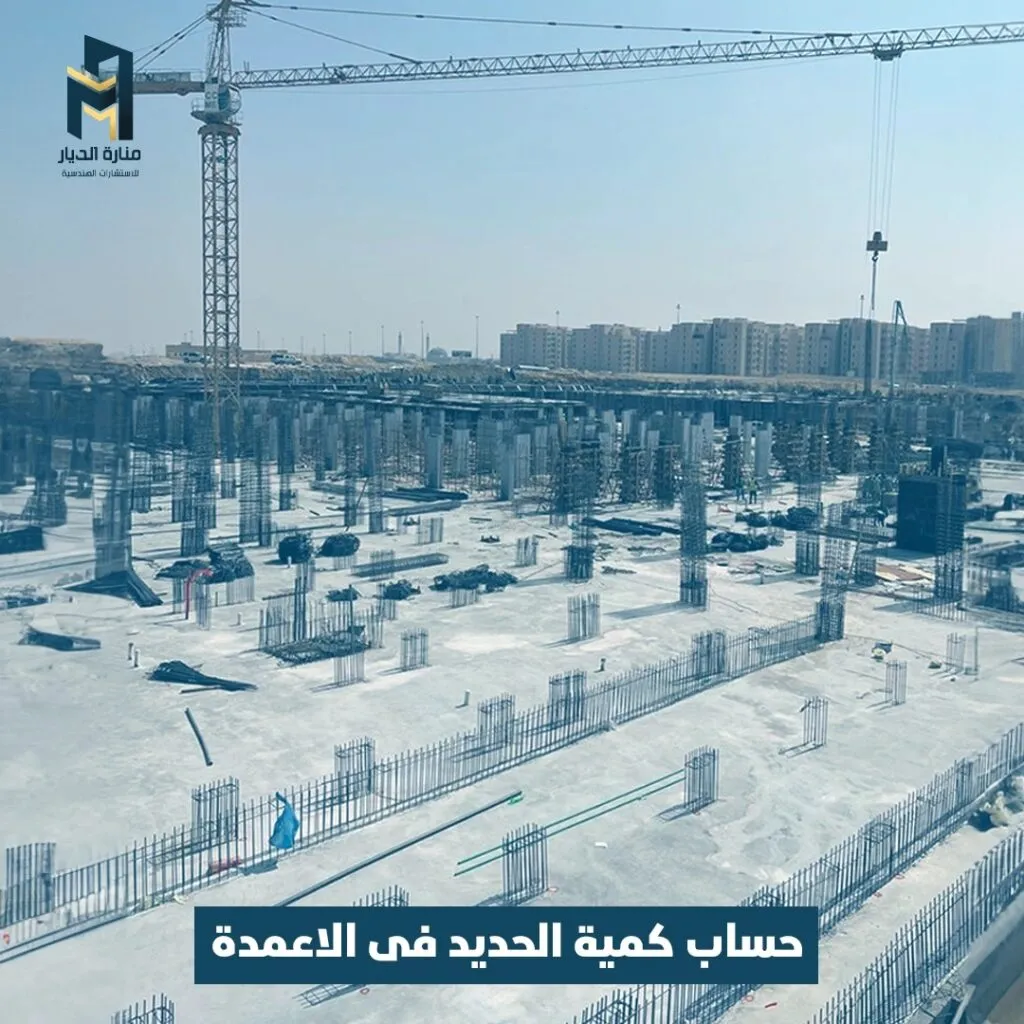

حساب كمية الحديد في الأعمدة
لحساب كمية الحديد المطلوبة لتسليح الأعمدة في البناء، يجب اتباع خطوات منهجية تشمل معرفة أبعاد الأعمدة وتحديد كمية الحديد لكل متر طولي. في هذا المقال، سنشرح كيفية حساب كمية الحديد في الأعمدة خطوة بخطوة.
الخطوات لحساب كمية الحديد في الأعمدة
1. معرفة الأبعاد الأساسية للأعمدة
يجب معرفة أبعاد الأعمدة بدقة، والتي تشمل:
– الطول (الارتفاع): ارتفاع العمود من القاعدة إلى السقف.
– العرض: عرض العمود.
– العمق: عمق العمود.
على سبيل المثال:
– الطول (الارتفاع): 3 أمتار
– العرض: 0.4 متر
– العمق: 0.4 متر
2. تحديد كمية الحديد لكل متر مكعب من الخرسانة
يتم تحديد كمية الحديد بناءً على معايير التصميم الهندسي ومتطلبات المشروع. على سبيل المثال، يمكن أن تكون كمية الحديد المطلوبة هي 120 كجم لكل متر مكعب من الخرسانة.
3. حساب حجم الخرسانة في العمود
لحساب حجم الخرسانة المطلوب لكل عمود:
حجم الخرسانة = الطول × العرض × العمق
حجم الخرسانة = 3 م × 0.4 م × 0.4 م = 0.48 متر مكعب
4. حساب كمية الحديد الإجمالية للعمود
باستخدام الكثافة المتوسطة للحديد (120 كجم لكل متر مكعب من الخرسانة):
كمية الحديد الإجمالية (كجم) = حجم الخرسانة × كثافة الحديد
كمية الحديد الإجمالية (كجم) = 0.48 متر مكعب × 120 كجم/متر مكعب = 57.6 كجم
توزيع الحديد في الأعمدة
الحديد الطولي (الرأسي)
الحديد الطولي هو الحديد الذي يمتد على طول العمود، ويتم وضعه بشكل رئيسي لتحمل قوى الشد الطولية.
الحديد العرضي (الأساور)
الحديد العرضي أو الأساور هي الحديد الذي يتم وضعه بشكل عرضي حول الحديد الطولي لتوفير الدعم ومنع الانبعاج.
حساب عدد الأسياخ المطلوبة
1. حساب عدد الأسياخ للحديد الطولي
يتم تحديد عدد الأسياخ بناءً على تصميم العمود. على سبيل المثال، لنفترض أننا نستخدم 4 أسياخ طولية لكل عمود بقطر 16 ملم.
2. حساب وزن الأسياخ الطولية
لحساب وزن الأسياخ الطولية، نستخدم المعادلة التالية:
وزن السيخ (كجم) = طول السيخ (م) × (قطر السيخ (مم)² / 162)
لنفترض أن قطر السيخ هو 16 ملم وطول العمود هو 3 أمتار:
وزن السيخ الواحد (كجم) = 3 م × (16² / 162)
وزن السيخ الواحد (كجم) = 3 × 1.58 = 4.74 كجم
وبالتالي، الوزن الإجمالي للأسياخ الطولية:
الوزن الإجمالي (كجم) = وزن السيخ الواحد (كجم) × عدد الأسياخ
الوزن الإجمالي (كجم) = 4.74 كجم × 4 = 18.96 كجم
3. حساب وزن الأساور
يتم وضع الأساور على مسافات متساوية (عادة 200 ملم). لحساب عدد الأساور:
عدد الأساور = طول العمود / المسافة بين الأساور
عدد الأساور = 3 م / 0.2 م = 15
لنفترض أن قطر الأسورة هو 10 ملم:
طول الأسورة الواحدة (م) = محيط العمود = 2 × (الطول + العرض) = 2 × (0.4 + 0.4) = 1.6 م
وزن الأسورة الواحدة:
وزن الأسورة الواحدة (كجم) = 1.6 م × (10² / 162) = 1.6 × 0.617 = 0.9872 كجم
وبالتالي، الوزن الإجمالي للأساور:
الوزن الإجمالي (كجم) = وزن الأسورة الواحدة (كجم) × عدد الأساور
الوزن الإجمالي (كجم) = 0.9872 كجم × 15 = 14.808 كجم
الوزن الكلي للحديد في العمود
الوزن الكلي للحديد (كجم) = وزن الأسياخ الطولية (كجم) + وزن الأساور (كجم)
الوزن الكلي للحديد (كجم) = 18.96 كجم + 14.808 كجم = 33.768 كجم
الخلاصة
لحساب كمية الحديد المطلوبة للأعمدة، يجب معرفة الأبعاد الأساسية للعمود وتحديد كمية الحديد لكل متر مكعب بناءً على المعايير الهندسية. يتم حساب حجم الخرسانة ثم حساب كمية الحديد الإجمالية. يتم توزيع الحديد الطولي والعرضي حسب التصميم الهندسي. ينصح دائمًا بمراجعة المهندس المختص للتأكد من دقة الحسابات وتلبية المتطلبات الهندسية.
